Подставка под гидрант ППКФ 100х100
Характеристики
| Габаритные размеры335х400 мм | Давление пробное Рпр1,5 МПа (15 кгс/см²) | Давление условное Ру1,0 МПа (10 кгс/см²) |
| Диаметр отростка Ду100 | Диаметр прохода Ду100 | Масса39 кг |
| Материалсталь 20 | Сварные швыпо ГОСТ 16037-80 | Трубыпо ГОСТ 8732-74 |
Краткое описание

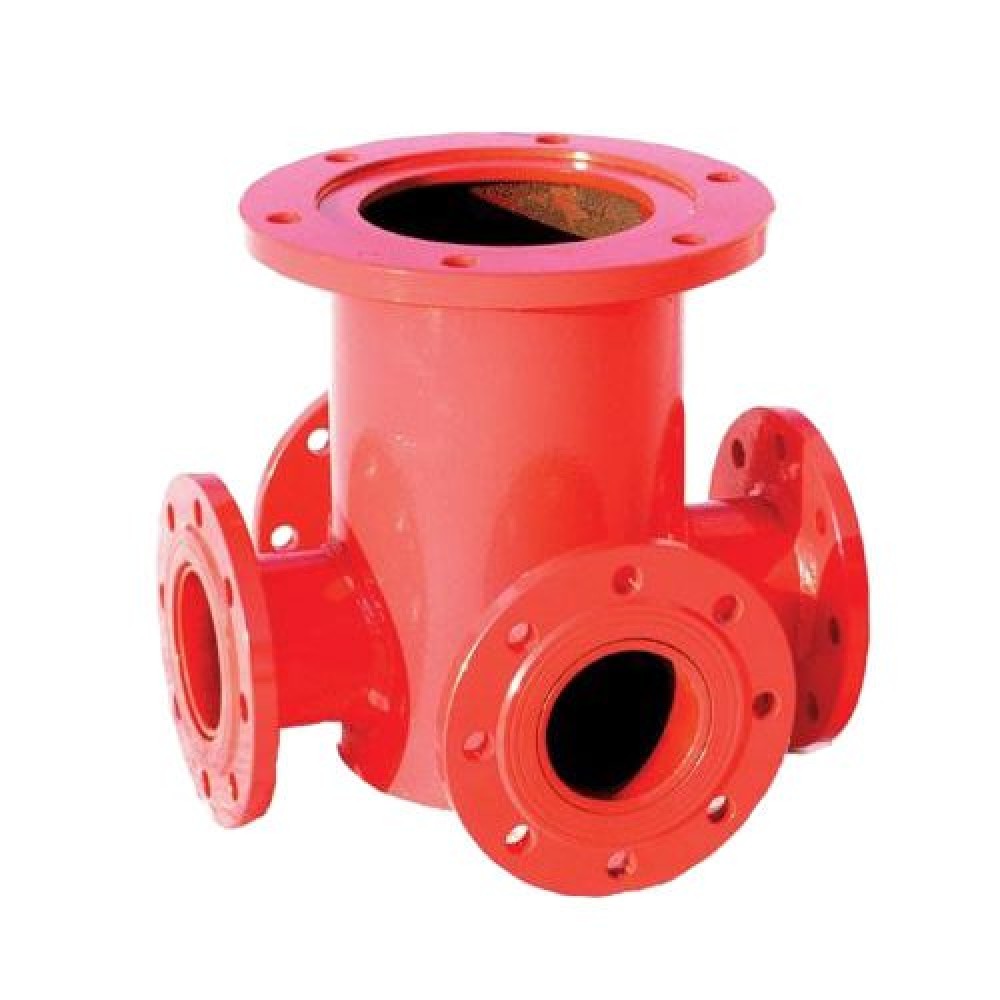

Крест фланцевый с пожарной подставкой ППКФ 100х100 соединяет гидрант и трубопровод, обеспечивая непрерывную подачу воды при пожаре.
Нашли дешевле?
Описание
Характеристики
- Изготовлен из стали.
- Есть четыре боковых выхода.
Применение
Крест устанавливают на участках, где противопожарный водопровод пересекается с другими ветками.
Монтаж
- Используется фланцевое соединение.
- Необходима уплотнительная прокладка и болты М20.
Особенности установки
Обычно ППКФ 100х100 размещают в колодцах, чтобы защитить гидрант от открытого огня.
Производство
- Изделия проходят проверки.
- Сварные швы соответствуют ГОСТу.
Важные моменты
- Ошибки при монтаже могут привести к утечкам и снижению потока воды.
- Установку должны выполнять специалисты.
- При транспортировке и хранении нужно избегать повреждений конструкции.
Технические характеристики Подставка под гидрант ППКФ 100х100
Характеристики
| Габаритные размеры | 335х400 мм |
|---|---|
| Давление пробное Рпр | 1,5 МПа (15 кгс/см²) |
| Давление условное Ру | 1,0 МПа (10 кгс/см²) |
| Диаметр отростка Ду | 100 |
| Диаметр прохода Ду | 100 |
| Масса | 39 кг |
| Материал | сталь 20 |
| Сварные швы | по ГОСТ 16037-80 |
| Трубы | по ГОСТ 8732-74 |
| Фланцы | по ГОСТ 12820-80 |
